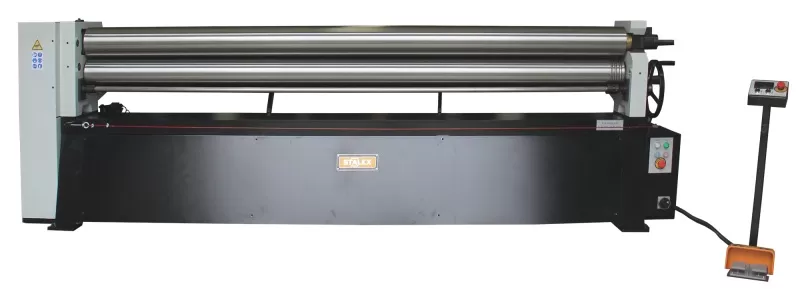

Станок вальцовочный электромеханический Stalex ESR-2550х2.5E
Описание
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Характеристики:- Вальцы с тремя ассиметричными валами
- Валы изготовлены из высокопрочной стали, закаленные (твердость HRC45) и полированные
- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- Регулируемые нижние валы
- Канавки для гибки прутка
- Поворотнооткидной механизм верхнего вала с эксцентриковым зажимом
- Возможность гибки на конус
- Выносная педаль с кнопкой аварийной остановки
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
-
Подробные характеристики
Наименование
ESR2550x2.5E
Артикул
391113
Макс. толщина вальцовки
(низкоуглеродистая сталь, σs ≤245 МПа)
2,5мм
Твердость валов
до 45 HRC
Макс. ширина вальцовки
2510мм
Диаметр вальца
140мм
Мин. Ø обечайки
160мм
Скорость вращения валов
6,4 об/мин
Мощность двигателя
3,0 кВт
Габаритные размеры
3420х830х1320
Масса нетто/брутто
1508/1710 кг
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм). Stalex ESR2550x2.5 *Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 2,5мм составит не менее 250 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины). При работе с толщиной металла (нержавеющая сталь) ≤ 1,5мм – максимально возможный мин. Ø обечайки может составлять 250мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины). При работе с алюминием диапазон толщин составляет – мин. 1,0мм макс.3,5мм (при более меньшей толщине листа алюминия – формирование обечайки будет не стабильным). При работе с толщиной металла (алюминий) ≤ 3,5мм – максимально возможный мин. Ø обечайки может составлять 250мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины). Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø возможно только пробной прокаткой. Следует иметь ввиду, что существует минимальная толщина листа с которой может работать машина. Приближенно можно считать, что это 1/3 максимальной толщины. Это связано с тем, что минимально возможный диаметр изделия зависит не только от диаметра валков, но и от упругих свойств материала, и может быть точно определен только пробной прокаткой. В общем случае, чем тоньше и жестче материал, тем больше минимально возможный радиус изделия. Минимальной будет толщина, при которой после обработки листа в нем не образуется, достаточных для формирования готового изделия, остаточных деформаций.
