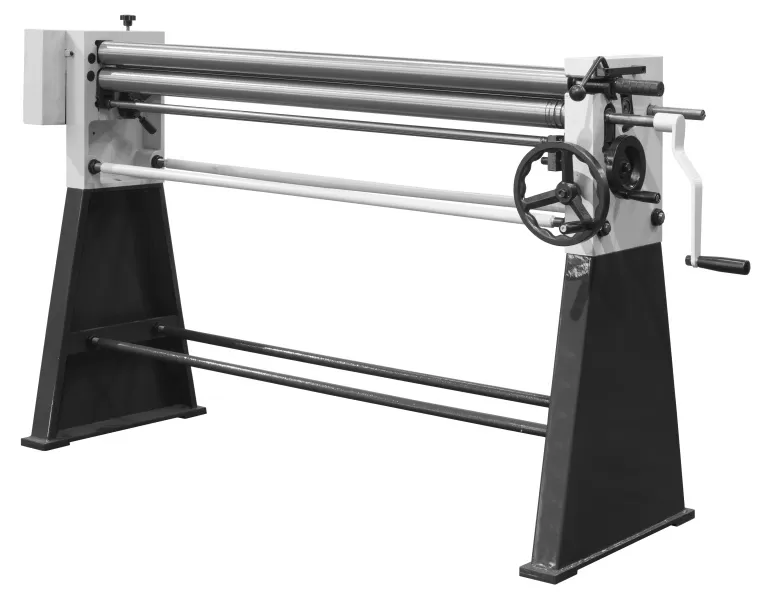

Станок вальцовочный ручной STALEX W01-2х1250
Описание
Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.
Особенности- Продольный паз верхнего вала для заправки листа
- Проточки для гибки прутка
- Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
- Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
- Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
- Литьевые чугунные боковые опоры
- Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
- Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
- Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
Рычаг фиксации верхнего вала
Нижний вал – предназначен для регулировки толщины листа
Задний Вал - предназначен для регулировки R получаемого на заготовки
Продольный паз верхнего вала для заправки листа
Проточки для гибки прутка
Вал пониженной скорости для работы с макс. толщиной листа
Вал скорости вращения для работы с малыми и средними толщинами листа
Маховик перемещения заднего вала
Реечный механизм с синхронизирующей тягой
Маховик перемещения нижнего вала
Механизм привода ползуна с синхронизирующей тягой
Стопорный винт
Переходной вал с шестерней
-
Подробные характеристики
*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм. *Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм *Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм. Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.Модель
STALEX W01-2x1250
Рабочая длина
1250 мм
*Макс. толщина
2 мм
Диаметр валов
60 мм
Вес нетто
223 кг
Размер упаковки
1800х500х690 мм
Вес брутто
260 кг
